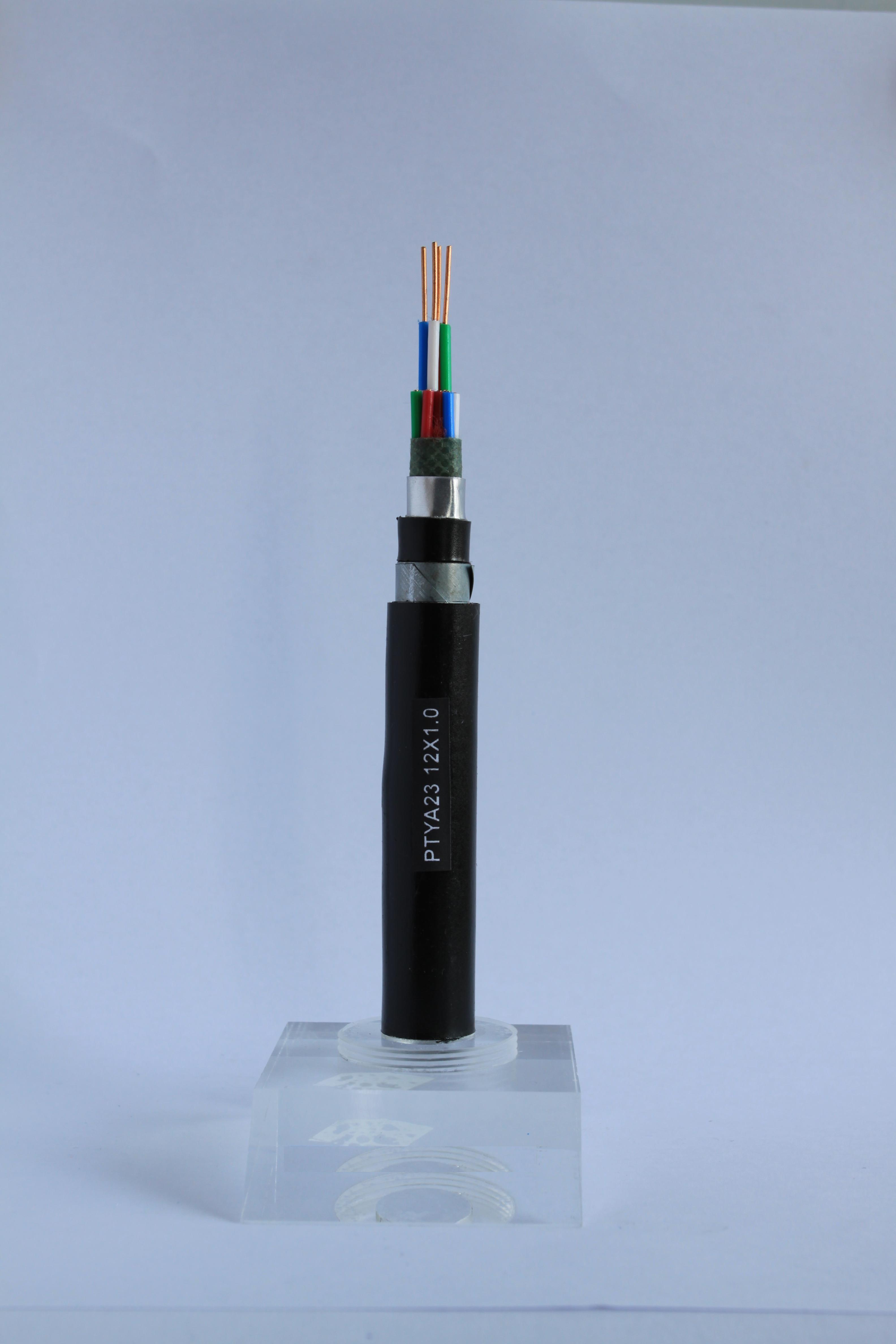

信号電纜PTYL23适用于額定電壓交流500V或直流1000V及以下傳輸鐵路信号、音頻信号或自動信号裝置的
控制電路，其中綜合護套、鋁護套鐵路信号電纜具有一定的屏蔽性能，适宜于電氣化區段或其它有強
電幹擾的地區敷設。

1 信号電纜PTYL23使用特性
1.1 電纜的使用環境溫度爲-40℃~+60℃。
1.2 電纜導體長期工作溫度應不超過+70℃。
1.3 電纜敷設環境溫度：聚氯乙烯外護套電纜應不低于0℃;聚乙烯外護套電纜應不低于-20℃。
1.4 電纜的允許彎曲半徑：非铠裝電纜應不小于電纜外徑的10倍；铠裝電纜應不小于電纜外徑的15倍。
1.5 綜合護套鐵路信号電纜的理想屏蔽系數≤0.8；鋁護套鐵路信号電纜的理想屏蔽系數≤0.3

2 型号、名稱及規格
型号
名稱
敷設範圍
規格(芯)

PTYV
聚乙烯絕緣聚氯乙烯護套鐵路信号電纜
敷設在土壤、槽、管中，能承受一般的機械外力。
4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61

PTYY
聚乙烯絕緣聚乙烯護套鐵路信号電纜

PTY22
聚乙烯絕緣鋼帶铠裝聚氯乙烯外護套鐵路信号電纜
敷設在土壤、槽、管中，能承受較大的機械外力

PTY23
聚乙烯絕緣鋼帶铠裝聚乙烯外護套鐵路信号電纜

PTYA22
聚乙烯絕緣綜合護套鋼帶铠裝聚氯乙烯外護套鐵路信号電纜

PTYA23
聚乙烯絕緣綜合護套鋼帶铠裝聚乙烯外護套鐵路信号電纜

PTYL22
聚乙烯絕緣鋁護套鋼帶铠裝聚氯乙烯外護套鐵路信号電纜

PTYL23
聚乙烯絕緣鋁護套鋼帶铠裝聚乙烯外護套鐵路信号電纜
