項目

 單位

 指标

1*2*24AWG（8201）

2*2*24AWG（8202）

1*2*24AWG（8901）
2*2*24AWG（8902）

20℃導體标稱直流電阻

ohm/1000ft

24

24

24

工作電容（導體-導體）

pF/ft

12

12

12

工作電容（導體-屏蔽）

pF/ft

22

22

22

标稱特殊阻抗

ohm

120

120

120

25℃導體zui大導電電流

Amps

4

3.2

4

zui大工作電壓

V RMS

300V

300V

300V

電纜工作溫度範圍

℃

                      0℃To +75℃
                      0℃To +75℃

-70℃To +200℃

-70℃To +200℃

 zui小彎曲半徑

 不大于6倍的電纜外徑


1、應用：

Application:

通訊音頻、廣播音響系統、儀表、電子設備及自動化設置、需防幹擾線路屏蔽電線電纜。

供電系統電表遠控抄表數據傳輸線
供水系統水表遠程數據傳輸信号線等

Applicable to communication audio frequency, broadcast sound system, meter, electric equipment and automatic equipment and anti-interference needed circuit shielded wire and cable.

2、産品說明：

Product Description:

◆内導體使用多支退火裸銅絞合
◆聚氯乙烯絕緣
◆多芯芯線絞合成纜
◆外包鋁箔屏蔽
◆銅線編織屏蔽
◆聚氯乙烯護套
◆額定電壓Uo/U爲300/300V
◆長期允許工作溫度應不超過70℃

◆Multiple strands annealed bare copper lines twisted as internal conductor
◆PVC insulated
◆Core line with cores twisted into cable
◆Aluminum shielded outside
◆Copper line braid shielded
◆PVC jacket
◆Rated voltage Uo/U is 300/300V
◆Keeping working temperature under 70℃ for long-range operation

RS485通訊線2X0.5 2X0.75 2X1.0 2X1.5

RS485通訊線在一般場合采用雙絞線就可
但在要求較高的環境下要采用帶屏蔽層的雙絞電纜。使用RS485通訊線時
對于特定的傳輸線路
主機(召測設備)到儀表的485口間的電纜長度與數據信号傳輸的波特率成反比；這個長度主要受信号的失真以及噪聲的影響所影響。理論上RS485通信電纜的傳輸距離能達到1200米
但實際應用中傳輸距離要小于1200米
具體長度受周圍的環境影響。

RS485通信電纜特點：RS-485通訊電纜特性阻抗爲120歐姆
導體爲2*24AWG多股絞合鍍錫銅絲
PE絕緣介質
由鋁箔/聚酯複合帶100%覆蓋+鍍錫銅絲90%覆蓋共2層屏蔽
附有獨立接地導線
工業灰色PVC外護套。

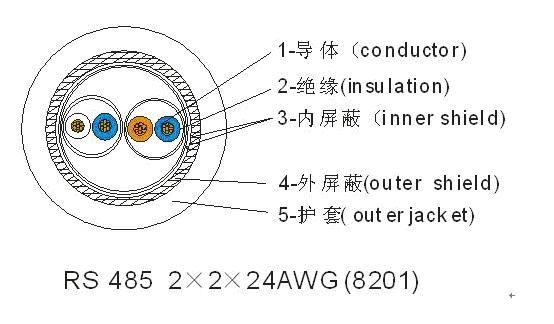

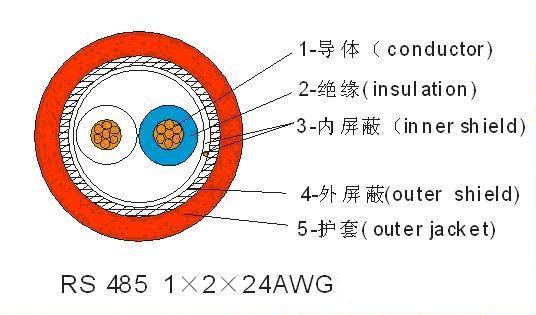

RS485通訊線結構:

1)導體: 多股絞合鍍錫銅網線, 每股7支, 每支導體線徑爲0.30mm, 共四股導體
外徑: 0.91 +/- 0.03mm

2)絕緣:實芯PE絕緣, 外徑: 1.90 +/- 0.03mm

3)*屏蔽:鋁箔屏蔽

4)引流線:多股絞合鍍錫銅網線, 每股7支, 每支導體線徑爲0.30mm, 共一股, 外徑: 0.91 +/- 0.03mm

5)第二屏蔽:鋁鎂編織網屏蔽, 覆蓋率爲55%

6)内護套：黑色PVC, OD: 8.0mm +/- 10%

經測試RS485通訊線zui大的通信距離約爲1219M
zui大傳輸速率爲10Mb/S
傳輸速率與傳輸距離成反比
在100Kb/S的傳輸速率下
才能達到zui大的通信距離
如果需傳輸更長的距離
需要加485中繼器。RS485總線一般zui大支持32個節點
如果使用特制的485芯片
可以達到128個或者256個節點
zui大的可以支持到400個節點。

因RS485接口具有良好的抗噪聲幹擾性
較長的傳輸距離和多站能力等上述優點就使其成爲*的串行接口。因爲RS485接口組成的半雙工網絡
一般隻需二根連線
所以RS485接口均采用屏蔽雙絞線傳輸。
